Aluminium spakenhandwiel DIN950

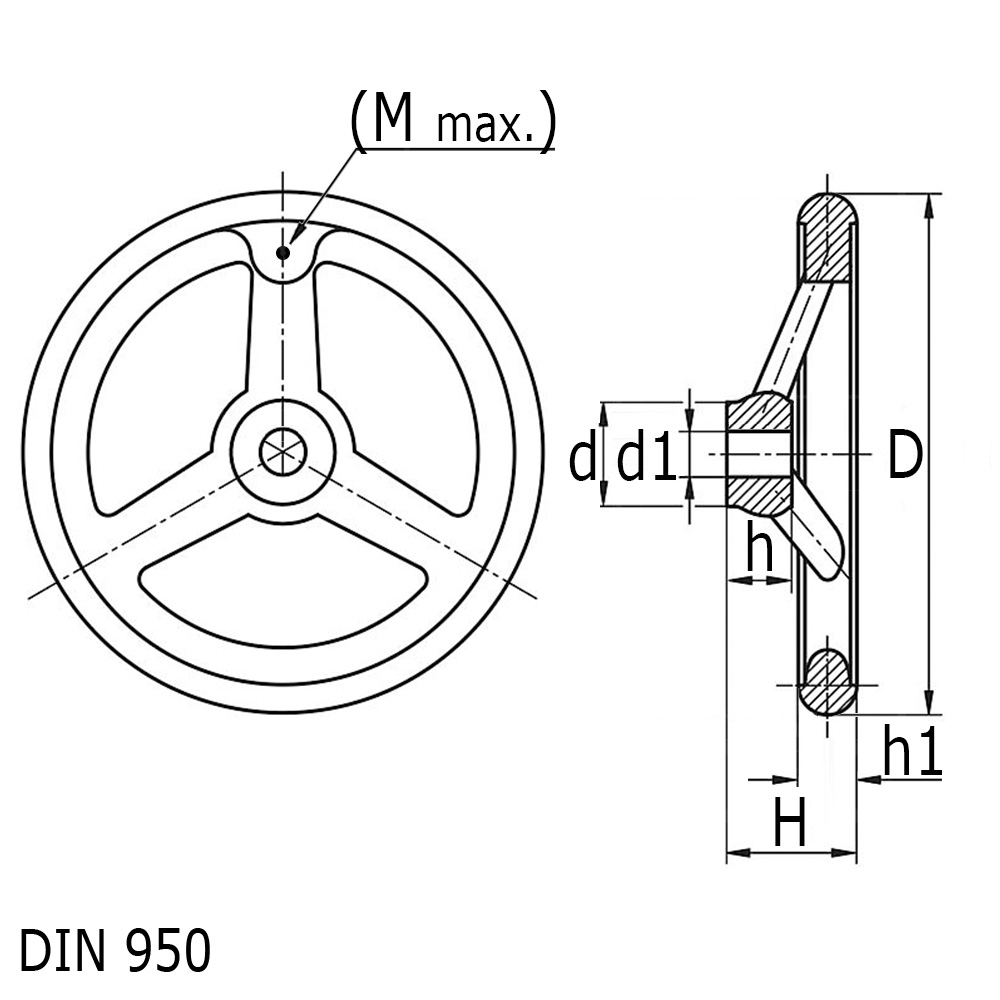

Aluminium spakenhandwiel DIN950drawing_1

Productinformatie

Aluminium spaakhandwielen zijn leverbaar in wieldiameters van Ø80mm tot en met Ø500mm
Leverbaar in DIN 950 - ronde asgaten zonder spiebaan van Ø8mm tot en met Ø34mm
Wielrand nagedraaid en gepolijst
Ongepolijste delen gestraald
Voorgecenterde vlak tbv montage van ballengreep (DIN39 of DIN98) of konusgreep
Geschikt voor bediening van afsluiters, machines, installaties, voertuigen e.d.

Materiaal: Al (aluminium)
Kleur: Rand - Hoogglans gepolijst aluminium, Naaf en spaken – gestraalde aluminium

Legenda
Boring=Gatmaat, D=Wielkrans-Ø, d=Naaf-Ø, DIN=DIN uitvoering, H=Totale hoogte, h=Naafhoogte, h1=Wielkrans hoogte, M=maximale schroefdraadmaat tbv handslinger (positie slechts voorgecenterd)

Filter op

Alle filters tonen

Minder filters tonen

Reset alle filters

Artikelen

1 pagina's - 1

Artikel	Omschrijving	D	d	d1	H	h	h1	M	Kleur/RAL	DIN
3920802406	Aluminium Spakenhandwiel 80X24X16X29 Boring 6	80	24	0	29	16	14	M 6	Aluminium	DIN 950
3920802408	Aluminium Spakenhandwiel 80X24X16X29 Boring 8	80	24	8	29	16	14	M 6	Aluminium	DIN 950
3921002610	Aluminium Spakenhandwiel 100X26X17X33 Boring 10	100	26	10	33	17	15	M 6	Aluminium	DIN 950
3921252812	Aluminium Spakenhandwiel 125X28X18X36 Boring 12	125	28	12	36	18	16	M 8	Aluminium	DIN 950
3921403012	Aluminium Spakenhandwiel 140X30X19X39 Boring 12	140	30	12	39	19	17	M 8	Aluminium	DIN 950
3921603208	Aluminium Spakenhandwiel 160X32X20X40 Boring 8	160	32	8	40	20	18	M 8	Aluminium	DIN 950
3921603212	Aluminium Spakenhandwiel 160X32X20X40 Boring 12	160	32	12	40	20	18	M 8	Aluminium	DIN 950
3921603214	Aluminium Spakenhandwiel 160X32X20X40 Boring 14	160	32	14	40	20	18	M 8	Aluminium	DIN 950
3921803516	Aluminium Spakenhandwiel 180X35X22X43 Boring 16	180	35	16	43	22	20	M10	Aluminium	DIN 950
3922003810	Aluminium Spakenhandwiel 200X38X24X45 Boring 10	200	38	10	45	24	22	M10	Aluminium	DIN 950
3922003818	Aluminium Spakenhandwiel 200X38X24X45 Boring 18	200	38	18	45	24	22	M10	Aluminium	DIN 950
3922254220	Aluminium Spakenhandwiel 225X42X26X48 Boring 20	225	42	20	48	26	24	M10	Aluminium	DIN 950
3922504522	Aluminium Spakenhandwiel 250X45X28X50 Boring 22	250	45	22	50	28	26	M12	Aluminium	DIN 950
3922805024	Aluminium Spakenhandwiel 280X50X30X53 Boring 24	280	50	24	53	30	26	M12	Aluminium	DIN 950
3923155316	Aluminium Spakenhandwiel 315X53X33X56 Boring 16	315	53	16	56	33	28	M12	Aluminium	DIN 950
3923155326	Aluminium Spakenhandwiel 315X53X33X56 Boring 26	315	53	26	56	33	28	M12	Aluminium	DIN 950
3923606028	Aluminium Spakenhandwiel 360X60X35X59 Boring 28	360	60	28	59	35	30	M12	Aluminium	DIN 950
3924006530	Aluminium Spakenhandwiel 400X65X38X63 Boring 30	400	65	30	63	38	32	M16	Aluminium	DIN 950
3925007834	Aluminium Spakenhandwiel 500X78X45X72 Boring 34	500	78	34	72	45	34	M16	Aluminium	DIN 950
