Trildemper type E - cilindrisch

Trildemper type E - cilindrischdrawing_1

Productinformatie

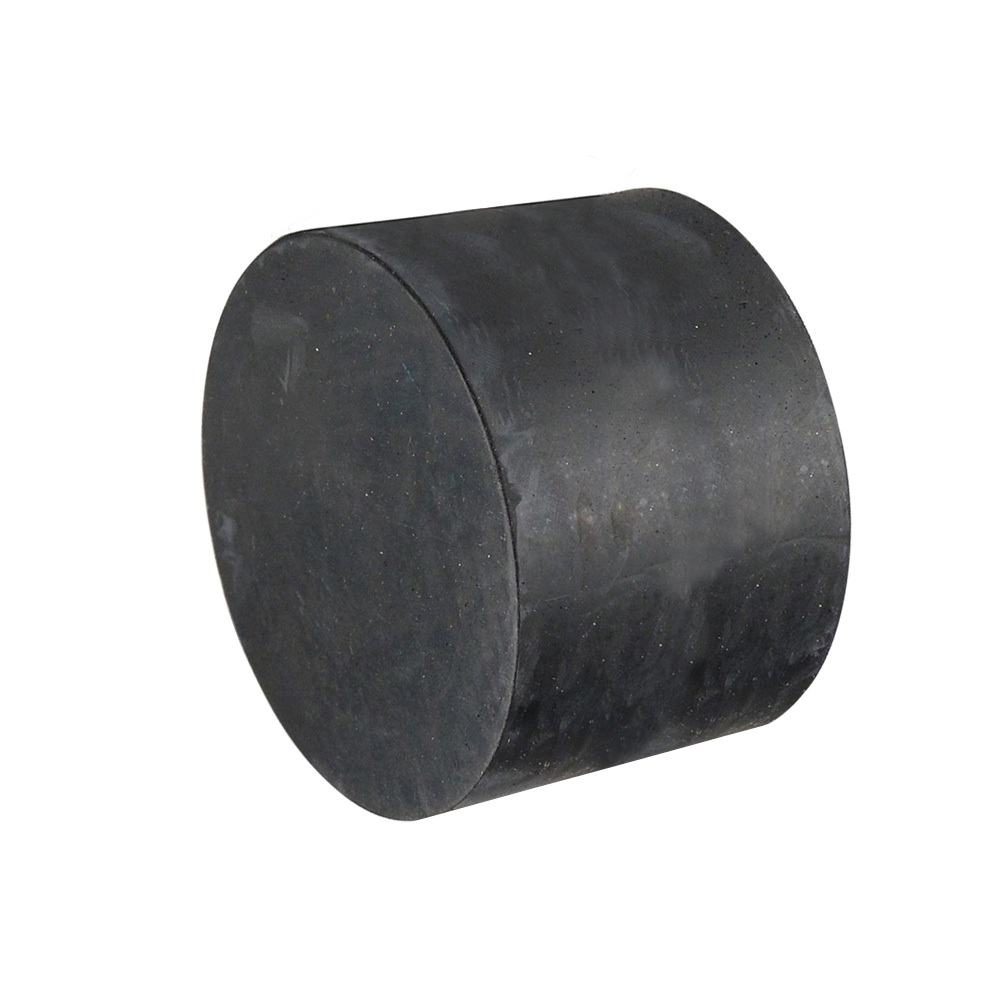

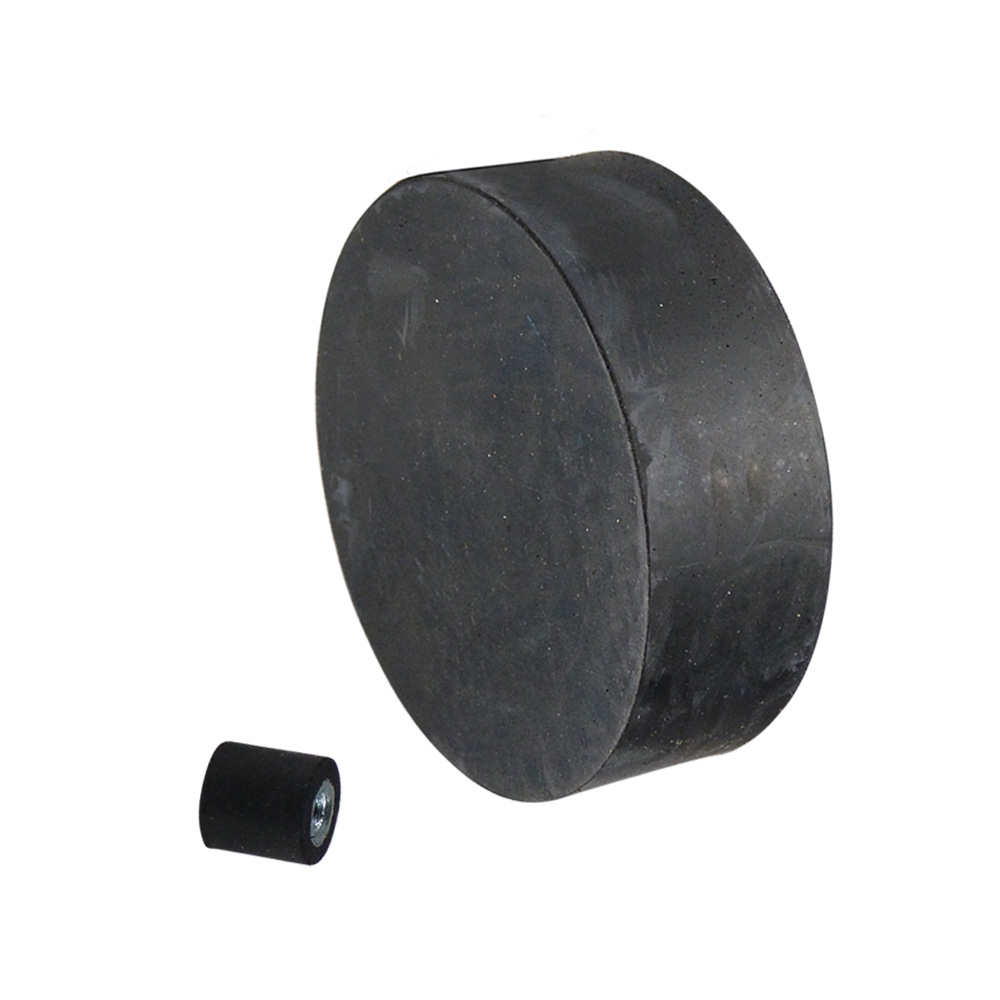

Cilindrische rubber-metaal aanslagdempers van het type E zijn leverbaar in diameters van Ø8mm tot en met Ø200mm en in hoogtes van 6mm tot en met 100mm

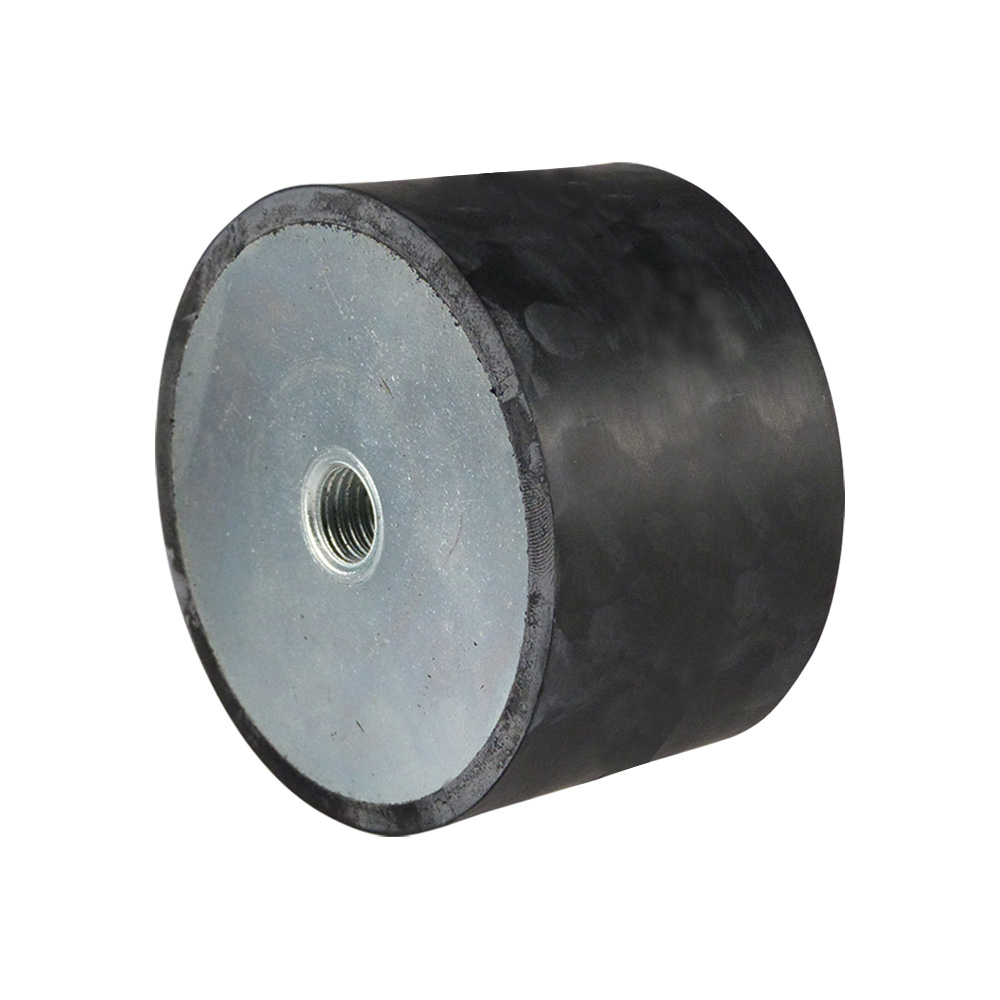

Eenzijdig voorzien van draadbus (inwendige draad)
Draadbussen (Metrisch) leverbaar in M3 tot en met M20
Temperatuurbestendig van -30°C tot +80°C
Demping in axiale richting
Cilindrische rubber-aanslagdempers zijn geschikt als elastische wegbegrenzer (aanslag) of als voet voor het afveren van stoten en schokken van machines, aggregaten en compressoren.

Materiaal: Rubber delen - NR (Natuurrubber) Shore A 55° ±5% (middelhard), Metaaldelen - Staal verzinkt (St37) of RVS AISI 304 (A2)

Op aanvraag leverbaar:

Andere Shore hardheden
Rubber delen in SBR, NBR, CR, SI of EPDM
Afwijkende draadlengtes
Metaaldelen in RVS

Legenda

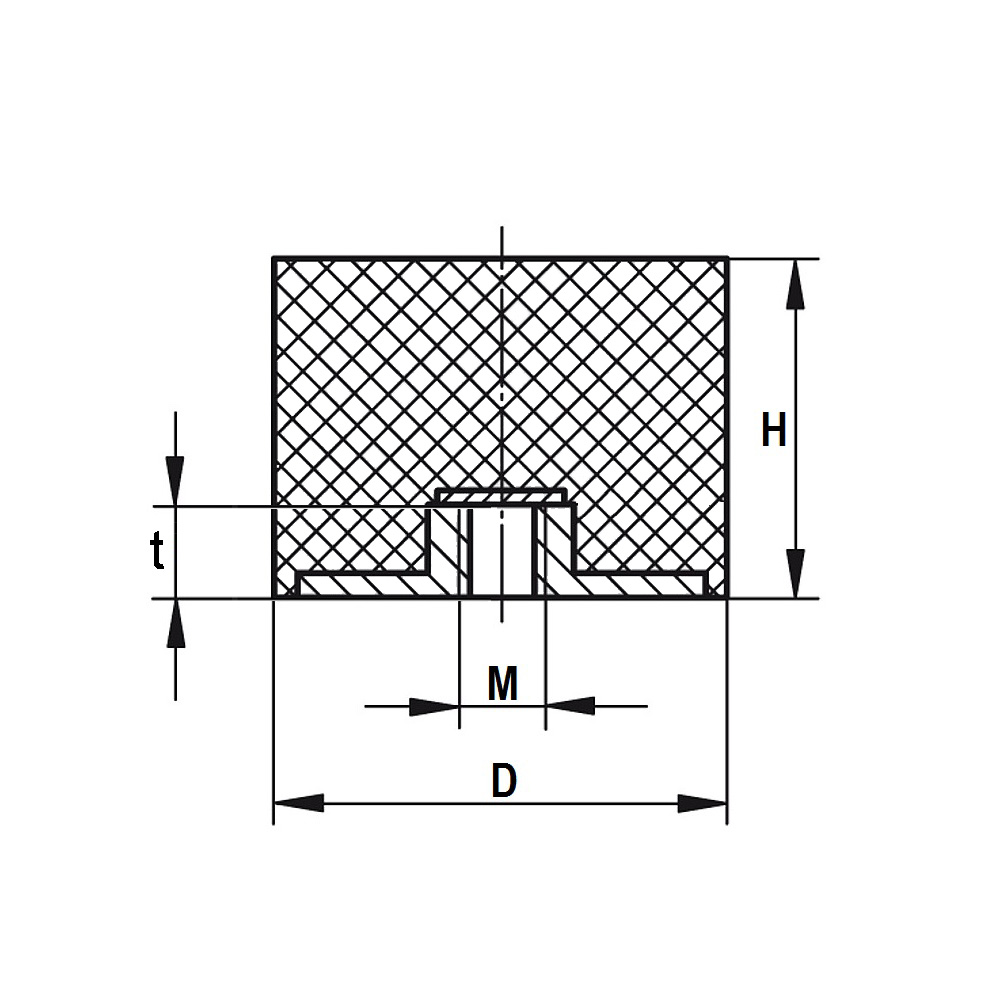

D=Diameter, H=Hoogte, M=Schroefdraad, Mat. A=Rubbersoort, Mat. B=Materiaal metaaldelen, N=Maximale statische belasting in Newton, Shore A °=Shore A hardheid rubber, t=Draaddiepte

Filter op

Alle filters tonen

Minder filters tonen

Reset alle filters

Artikelen

1 pagina's - 1

Artikel	Omschrijving	M	H	Stijfheid N/mm	N	D	Max. deflectie in mm	Materiaal A	Materiaal B	Shore A °	Kleur/RAL	t
22.E030X18M10	Trildemper Type E D30 H18 M10	M10	18			30		NR	St37	55 ±5	Zwart	10
22.E030X40M10	Trildemper Type E D30 H40 M10	M10	40			30		NR	St37	55 ±5	Zwart	10
22.E050X12M10	Trildemper Type E D50 H12 M10	M10	12			50		NR	St37	55 ±5	Zwart	10
22.E050X12M10 SCR	Trildemper Type E D50 H12 M10, Siliconerubber	M10	12			50		SI	St37	55 ±5	Zwart	10
22.E050X20M10	Trildemper Type E D50 H20 M10	M10	20	692	3460	50	5	NR	St37	55 ±5	Zwart	10
22.E050X25M10	Trildemper Type E D50 H25 M10	M10	25			50		NR	St37	55 ±5	Zwart	10
22.E050X30M10	Trildemper Type E D50 H30 M10	M10	30	336	2520	50	7,5	NR	St37	55 ±5	Zwart	10
22.E050X40M10	Trildemper Type E D50 H40 M10	M10	40	276	2760	50	10	NR	St37	55 ±5	Zwart	10
22.E050X45M10	Trildemper Type E D50 H45 M10	M10	45			50		NR	St37	55 ±5	Zwart	10
22.E050X50M10	Trildemper Type E D50 H50 M10	M10	50			50		NR	St37	55 ±5	Zwart	10
22.E050X50M10 RVS	Trildemper Type E D50 H50 M10 - RVS/A2	M10	50			50		NR	A2 (AISI 304)	55 ±5	Zwart	10
22.E060X40M10	Trildemper Type E D60 H40 M10	M10	40	354	3540	60	10	NR	St37	55 ±5	Zwart	10
22.E060X60M10	Trildemper Type E D60 H60 M10	M10	60			60		NR	St37	55 ±5	Zwart	10
22.E070X45M10	Trildemper Type E D70 H45 M10	M10	45	600	6750	70	11,25	NR	St37	55 ±5	Zwart	10
