Trildemper type A - cilindrisch

Trildemper type A - cilindrischdrawing_1

Productinformatie

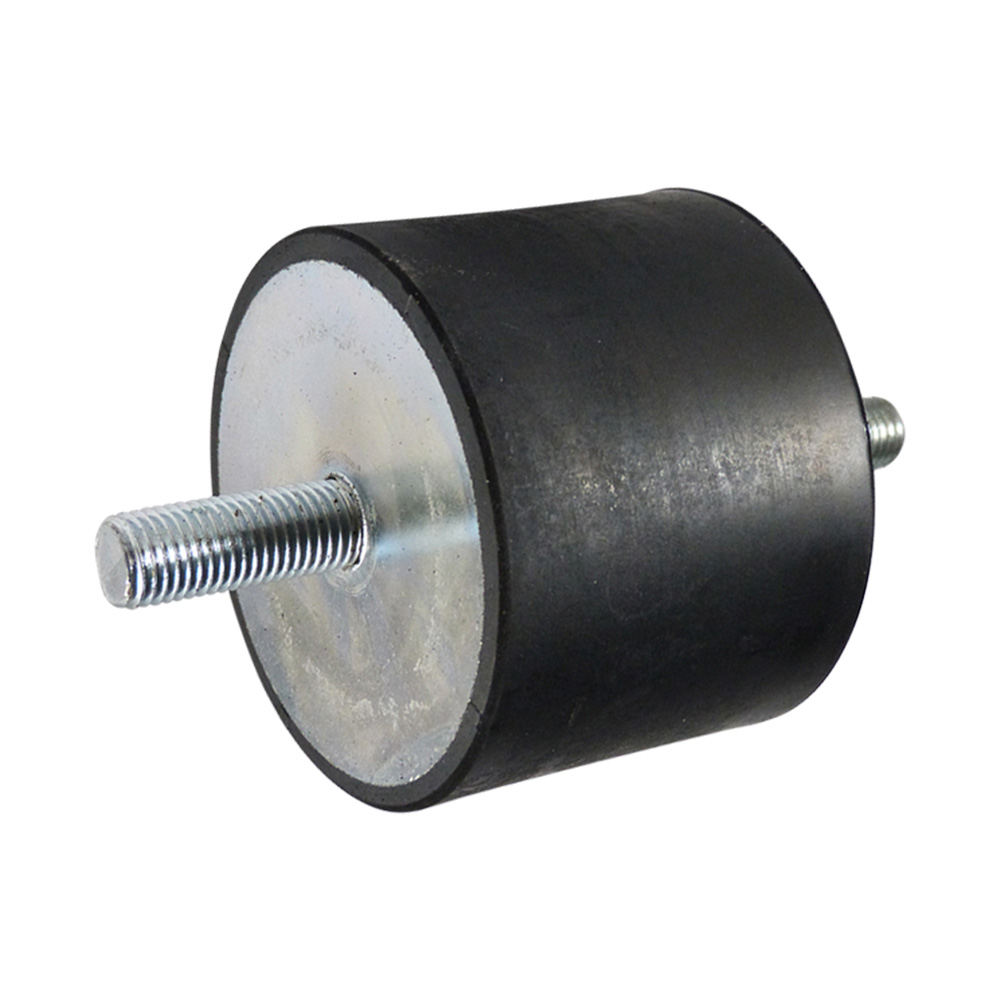

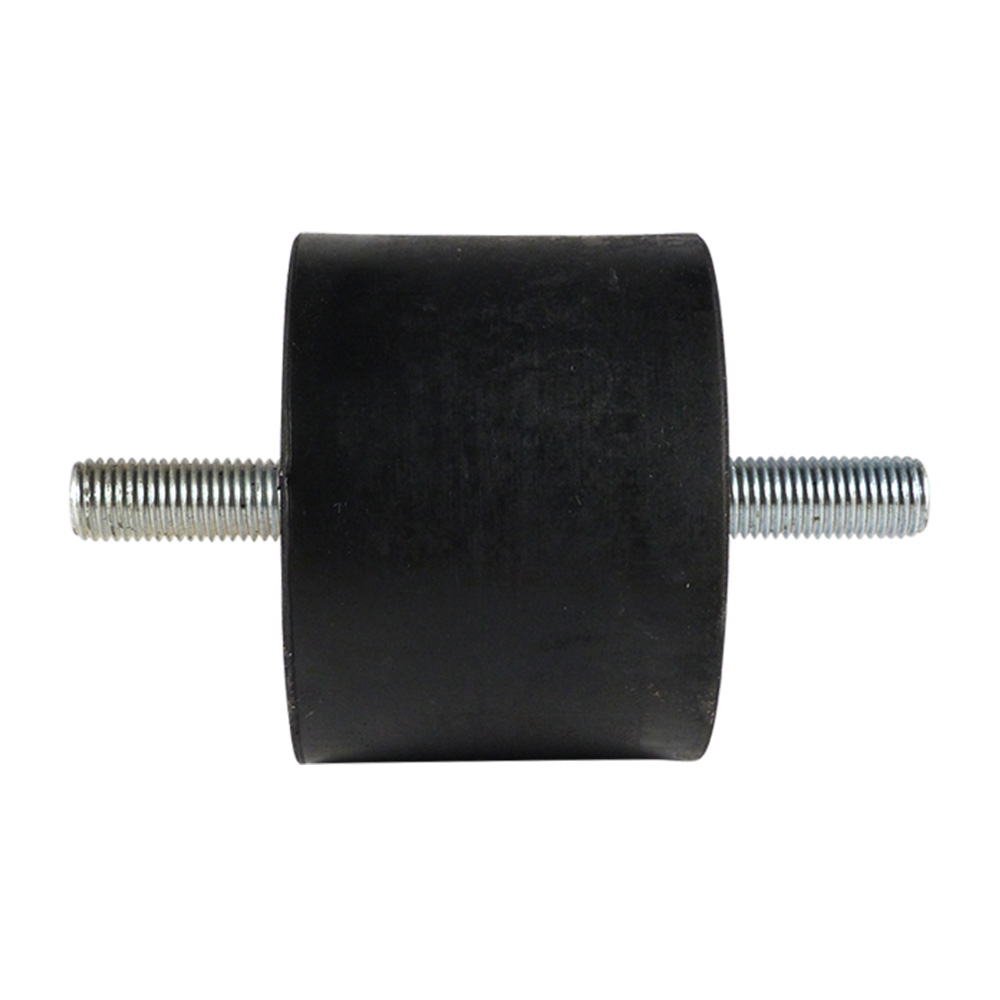

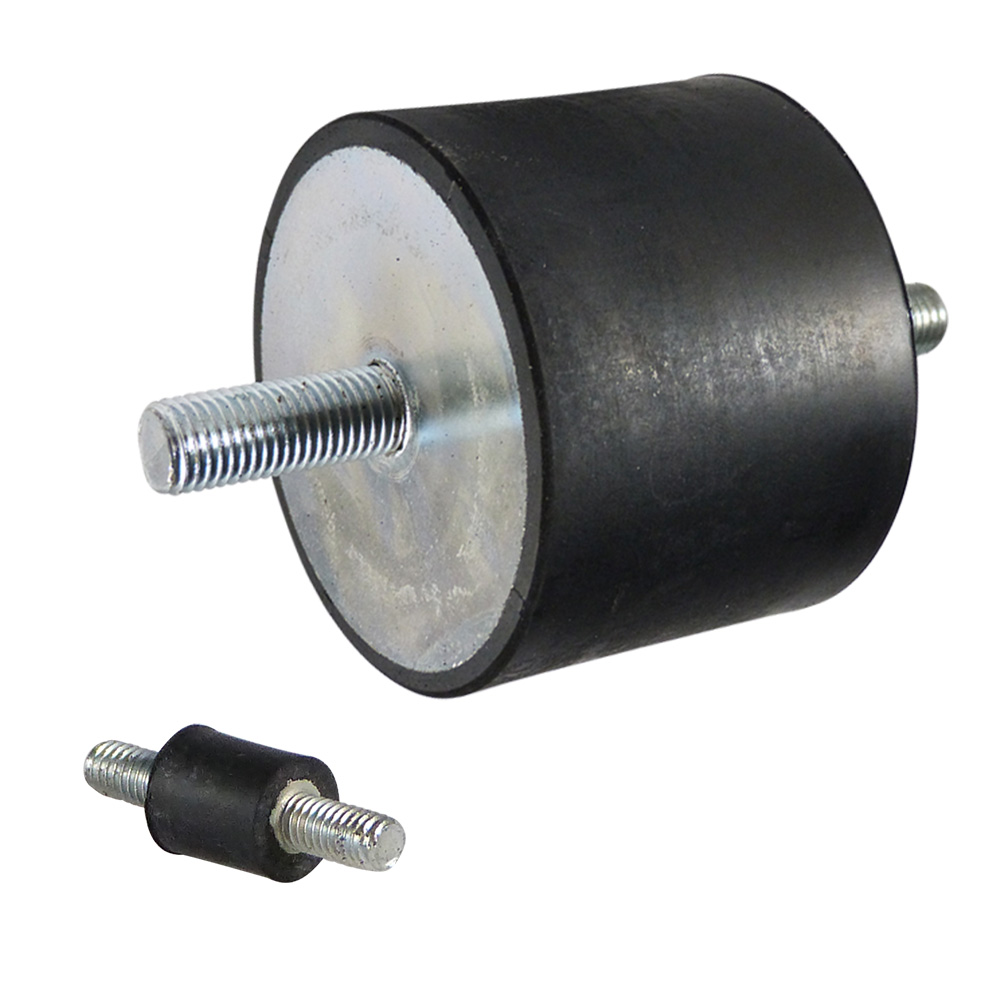

Cilindrische rubber-metaal trillingsdempers van het type A zijn leverbaar in diameters van Ø6mm tot en met Ø200mm en in hoogtes van 5mm tot en met 100mm
Tweezijdig voorzien van draadeinden (uitwendige draad)
Draadeinden (metrisch) van M3 tot en met M24 in diverse lengtes
Temperatuurbestendig van -30°C tot +80°C
Algemeen toepasbaar voor reductie van trillingen en het geluidsniveau van o.a. motoren, compressoren, ventilatoren, pompen en schakelkasten

Materiaal: Rubber delen: NR (Natuurrubber) Shore A 55° ±5% (middelhard), Metaaldelen - Staal verzinkt (St37) of RVS AISI 304 (A2)

Op aanvraag leverbaar:

Andere Shore hardheden
Rubber delen in SBR, NBR, CR, SI of EPDM
Afwijkende draadlengtes
Metaaldelen in RVS

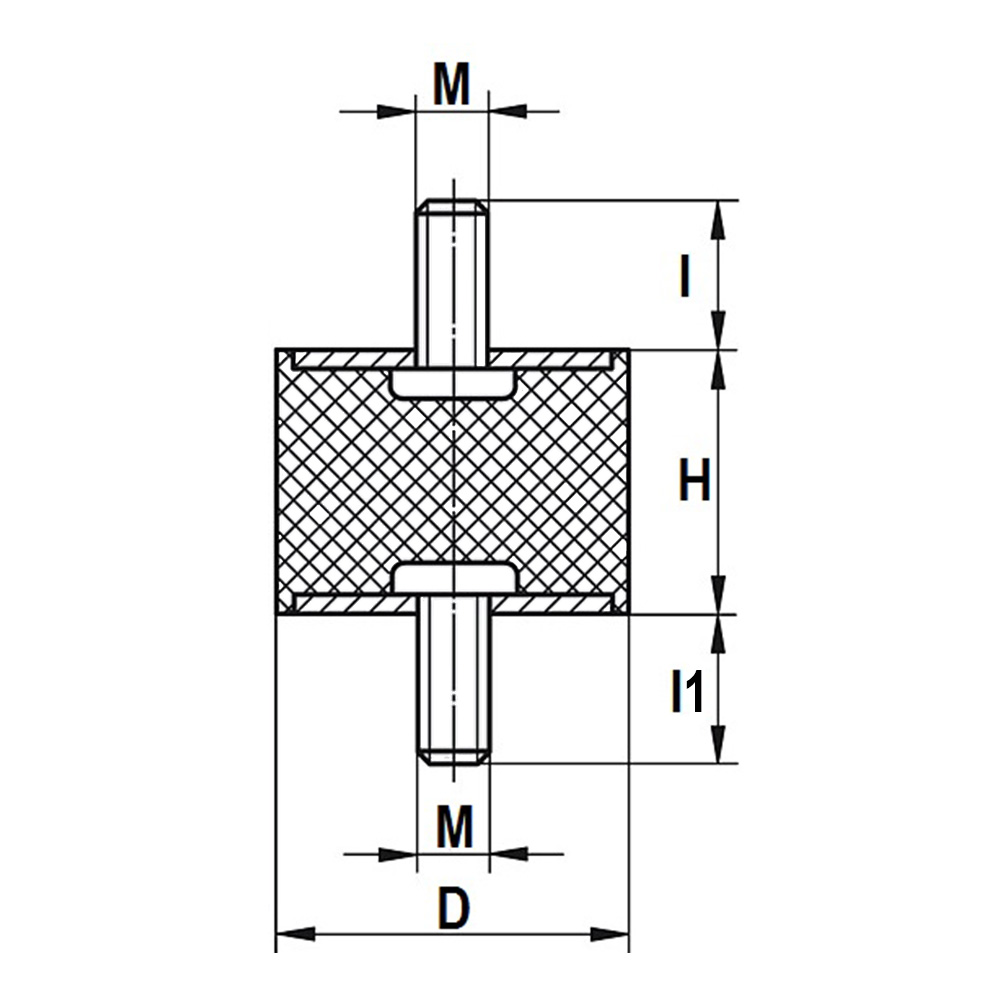

Legenda
D=Diameter, H=Hoogte, l=Lengte schroefdraad, M=Schroefdraad, Mat. A=Rubbersoort, Mat. B=Materiaal metaaldelen, N=Maximale statische belasting in Newtons, Shore A °=Shore A hardheid rubber

Filter op

Alle filters tonen

Minder filters tonen

Reset alle filters

Artikelen

1 pagina's - 1

Artikel	Omschrijving	M	Stijfheid N/mm	N	H	l	Shore A °	Max. deflectie in mm	D	Materiaal A	Materiaal B	MOQ
22.A030X10M8X20	Trildemper Type A D30 H 10 2X M8X20	M 8			10	20	55 ±5		30	NR 55°	St, 37
22.A025X10M8X20	Trildemper Type A D25 H10 2X M8X20	M 8			10	20	55 ±5		25	NR 55°	St, 37
22.A025X25M8X12 S30	Trildemper Type A D25 H25 2X M8x12 S30	M 8	0	0	25	12	30 ±5	0	25	NR 55°	St, 37
22.A030X15M8X15	Trildemper Type A D30 H15 2X M8X15	M 8			15	15	55 ±5		30	NR 55°	St, 37
22.A030X15M8X20	Trildemper Type A D30 H15 2X M8X20	M 8	554,67	2080	15	20	55 ±5	3,75	30	NR 55°	St, 37
22.A030X17M8X13	Trildemper Type A D30 H17 2X M8X13	M 8			17	13	55 ±5		30	NR 55°	St, 37
22.A030X17M8X20	Trildemper Type A D30 H17 2X M8X20	M 8			17	20	55 ±5		30	NR 55°	St, 37
22.A030X20M8X20	Trildemper Type A D30 H20 2X M8X20	M 8	213,4	1067	20	20	55 ±5	5	30	NR 55°	St, 37
22.A030X20M8X20 RVS	Trildemper Type A D30 H20 2X M8X20 - RVS/A2	M 8			20	20	55 ±5		30	NR 55°	RVS A2
22.A030X25M8X20	Trildemper Type A D30 H25 2X M8X20	M 8			25	20	55 ±5		30	NR 55°	St, 37
22.A030X30M8X20	Trildemper Type A D30 H30 2X M8X20	M 8	141	1055	30	20	55 ±5	7,5	30	NR 55°	St, 37
22.A030X30M8X20 RVS	Trildemper Type A D30 H30 2X M8X20 - RVS/A2	M 8	140	1053	30	20	55 ±5	7,5	30	NR 55°	RVS A2
22.A030X30M8X20 S40	Trildemper Type A D30 H30 2X M8X20 S40	M 8	67	500	30	20	40 ±5	7,5	30	NR 40°	St, 37
22.A030X40M8X20	Trildemper Type A D30 H40 2X M8X20	M 8	93,2	932	40	20	55 ±5	10	30	NR 55°	St, 37
22.A030X50M8X13	Trildemper Type A D30 H50 2X M8X13	M 8			50	13	70 ±5		30	NR 70°	St, 37
22.A040X10M8X40	Trildemper Type A D40 H10 2X M8X40	M 8			10	23	55 ±5		40	NR 55°	St, 37
22.A040X15M8X23	Trildemper Type A D40 H15 2X M8X23	M 8			15	23	55 ±5		40	NR 55°	St, 37
22.A040X20M8X23	Trildemper Type A D40 H20 2X M8X23	M 8	486	2430	20	23	55 ±5	5	40	NR 55°	St, 37
22.A040X20M8X33	Trildemper Type A D40 H20 2X M8X33	M 8			20	33	55 ±5		40	NR 55°	St, 37
22.A040X25M8X23	Trildemper Type A D40 H25 2X M8X23	M 8			25	23	55 ±5		40	NR 55°	St, 37
22.A040X30M8X23	Trildemper Type A D40 H30 2X M8X23	M 8	209,87	1574	30	23	55 ±5	7,5	40	NR 55°	St, 37
22.A040X30M8X23 A4	Trildemper Type A D40 H30 2X M8X23 - RVS/A4	M 8			30	23	55 ±5		40	NR 55°	RVS A4	100
22.A040X40M8X23	Trildemper Type A D40 H40 2X M8X23	M 8	139,7	1397	40	23	55 ±5	10	40	NR 55°	St, 37
22.A040X40M8X23 RVS	Trildemper Type A D40 H40 2X M8X23 - RVS/A2	M 8			40	23	55 ±5		40	NR 55°	RVS A2
22.A050X30M8X23 S80	Trildemper Type A D50 H30 2X M8X23 S80	M 8			30	23	80 ±5		50	NR 80°	St, 37
