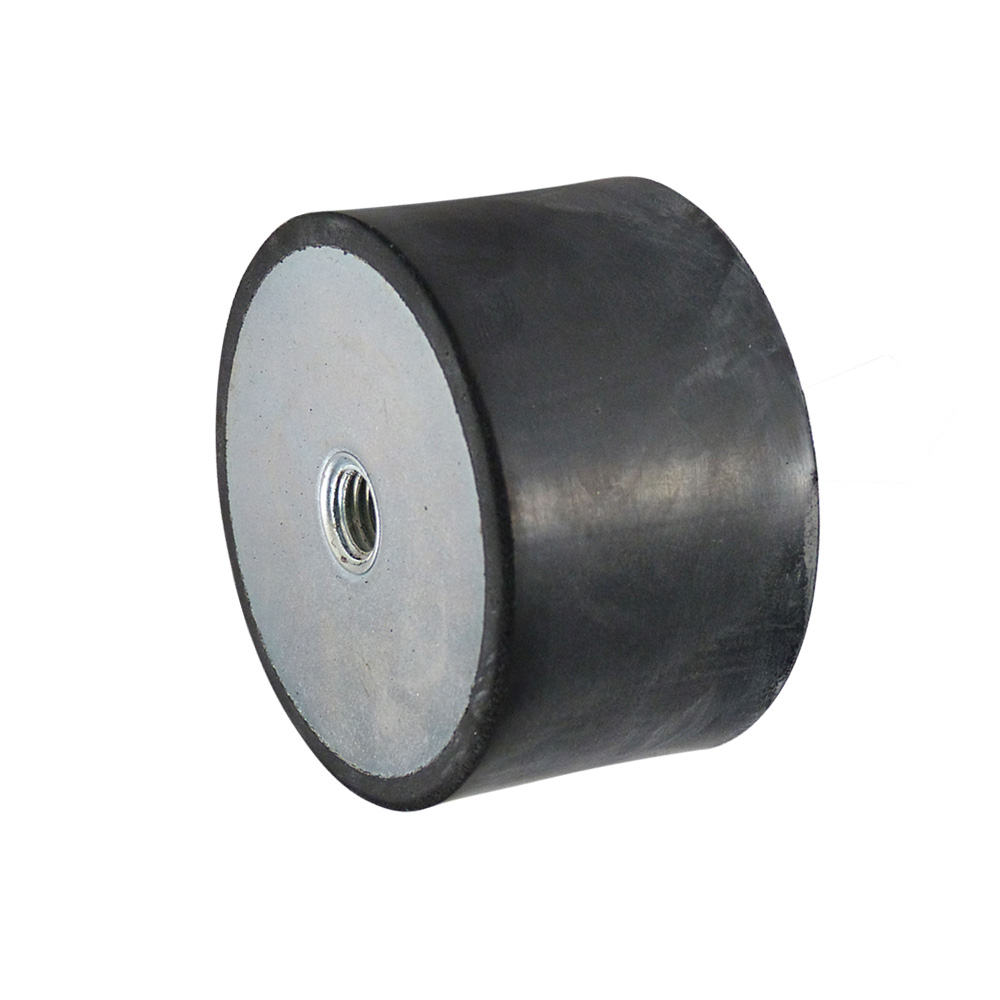

Trildemper type C - cilindrisch

Trildemper type C - cilindrischdrawing_1

Productinformatie

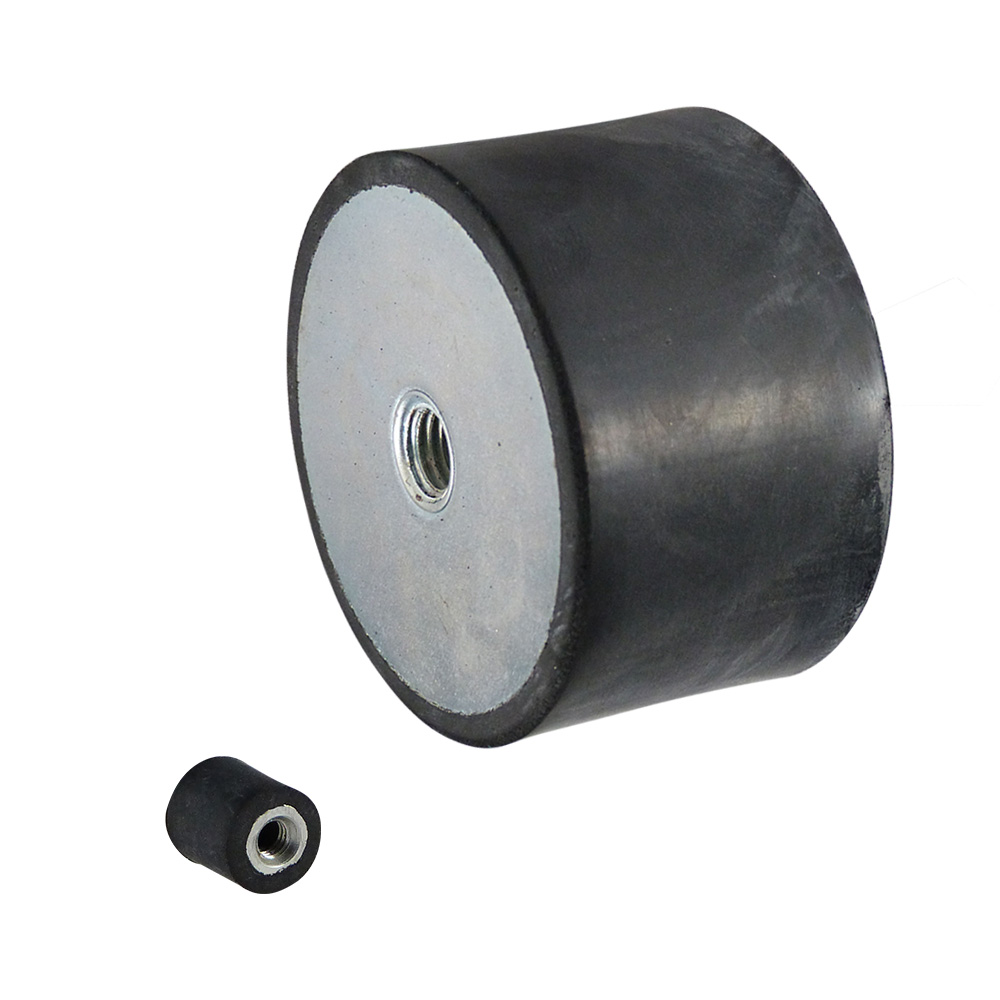

Cilindrische rubber-metaal trillingsdempers van het type C zijn leverbaar van Ø6mm tot en met Ø200mm en in hoogtes van 7mm tot en met 100mm
Aan beide zijden voorzien van een draadbus (inwendige draad)
Draadbussen (metrisch) van M3 tot en met M20
Temperatuurbestendig van -30°C tot +80°C
Demping in axiale richting
Algemeen toepasbaar voor reductie van trillingen en het geluidsniveau van o.a. motoren, compressoren, ventilatoren, pompen en schakelkasten.

Materiaal: Rubber delen - NR (Natuurrubber) Shore A 55° ±5% (middelhard), Metaaldelen - Staal verzinkt (St37) of RVS AISI 304 (A2)

Op aanvraag leverbaar:

Andere Shore hardheden
Rubber delen in SBR, NBR, CR, SI of EPDM
Afwijkende draadlengtes
Metaaldelen in RVS

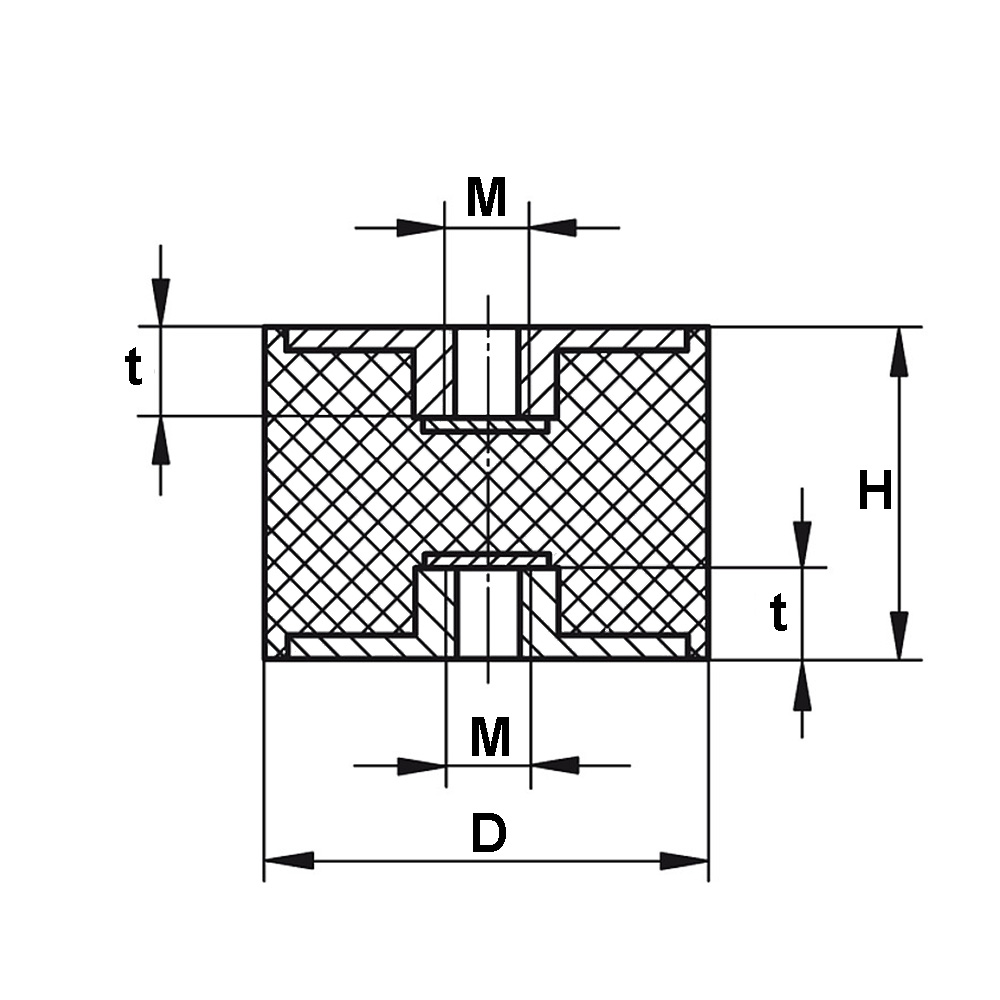

Legenda
D=Diameter, H=Hoogte, M=Schroefdraad, Mat. A=Rubbersoort, Mat. B=Materiaal metaaldelen, N=Maximale statische belasting in Newton, Shore A °=Shore A hardheid rubber, t=Draaddiepte

Filter op

Alle filters tonen

Minder filters tonen

Reset alle filters

Artikelen

2 pagina's - 1 2 Volgende »

Artikel	Omschrijving	Stijfheid N/mm	N	H	D	Max. deflectie in mm	M	t	Shore A °	Materiaal B	Materiaal A	MOQ	Kleur/RAL
22.C006X07M3	Trildemper Type C D06 H07 M3			7	6		M 3	3	55 ±5	St37	NR		Zwart
22.C008X08M3	Trildemper Type C D08 H08 M3	42,5	85	8	8	2	M 3	3	55 ±5	St37	NR		Zwart
22.C008X10M3	Trildemper Type C D08 H10 M3			10	8		M 3	3	55 ±5	St37	NR		Zwart
22.C010X10M3	Trildemper Type C D10 H10 M3			10	10		M 3	3	55 ±5	St37	NR		Zwart
22.C010X10M4	Trildemper Type C D10 H10 M4	40	100	10	10	2,5	M 4	4	55 ±5	St37	NR		Zwart
22.C010X10M4 RVS/A4	Trildemper Type C D10 H10 M4 - RVS/A4			10	10		M 4	4	55 ±5	A4 (AISI 316)	NR	100	Zwart
22.C010X15M3	Trildemper Type C D10 H15 M3			15	10		M 3	3	55 ±5	St37	NR		Zwart
22.C010X15M4	Trildemper Type C D10 H15 M4	26,67	100	15	10	3,75	M 4	4	55 ±5	St37	NR		Zwart
22.C015X15M4	Trildemper Type C D15 H15 M4	74,67	280	15	15	3,75	M 4	4	55 ±5	St37	NR		Zwart
22.C015X15M5	Trildemper Type C D15 H15 M5			15	15		M 5	5	55 ±5	St37	NR		Zwart
22.C015X20M4	Trildemper Type C D15 H20 M4	46,8	234	20	15	5	M 4	4	55 ±5	St37	NR		Zwart
22.C015X20M5	Trildemper Type C D15 H20 M5			20	15		M 5	5	55 ±5	St37	NR		Zwart
22.C020X15M6	Trildemper Type C D20 H15 M6	151,33	227	15	20	1,5	M 6	6	55 ±5	St37	NR		Zwart
22.C020X15M6 S70	Trildemper Type C D20 H15 M6 - S70	366,67	550	15	20	1,5	M 6	6	70 ±5	St37	NR		Zwart
22.C020X20M6	Trildemper Type C D20 H20 M6	86	430	20	20	5	M 6	6	55 ±5	St37	NR		Zwart
22.C020X20M6 RVS/A4	Trildemper Type C D20 H20 M6 - RVS/A4			20	20		M 6	6	55 ±5	A4 (AISI 316)	NR		Zwart
22.C020X25M6	Trildemper Type C D20 H25 M6	69,28	433	25	20	6,25	M 6	6	55 ±5	St37	NR		Zwart
22.C020X30M6	Trildemper Type C D20 H30 M6			30	20		M 6	6	55 ±5	St37	NR		Zwart
22.C020X30M6 S45	Trildemper Type C D20 H30 M6 - S45			30	20		M 6	6	45 ±5	St37	NR		Zwart
22.C025X15M6	Trildemper Type C D25 H15 M6			15	25		M 6	6	55 ±5	St37	NR		Zwart
22.C025X17M6	Trildemper Type C D25 H17 M6			17	25		M 6	6	55 ±5	St37	NR		Zwart
22.C025X20M6	Trildemper Type C D25 H20 M6	124	620	20	25	5	M 6	6	55 ±5	St37	NR		Zwart
22.C025X25M6	Trildemper Type C D25 H25 M6	84,64	529	25	25	6,25	M 6	6	55 ±5	St37	NR		Zwart
22.C025X25M6 RVS	Trildemper Type C D25 H25 M6 - RVS/A2			25	25		M 6	6	55 ±5	A2 (AISI 304)	NR		Zwart
22.C025X30M6	Trildemper Type C D25 H30 M6	69,87	524	30	25	7,5	M 6	6	55 ±5	St37	NR		Zwart
22.C025X30M8	Trildemper Type C D25 H30 M8			30	25		M 8	6	55 ±5	St37	NR		Zwart
22.C025X35M6 RVS	Trildemper Type C D25 H35 M6 - RVS/A2			35	25		M 6	6	55 ±5	A2 (AISI 304)	NR		Zwart
22.C030X20M8	Trildemper Type C D30 H20 M8	1524,29	1067	20	30	0,7	M 8	8	55 ±5	St37	NR		Zwart
22.C030X20M8 RVS	Trildemper Type C D30 H20 M8 - RVS/A2			20	30		M 8	8	55 ±5	A2 (AISI 304)	NR		Zwart
22.C030X25M8	Trildemper Type C D30 H25 M8			25	30		M 8	8	55 ±5	St37	NR		Zwart
22.C030X30M8	Trildemper Type C D30 H30 M8	140,67	1055	30	30	7,5	M 8	8	55 ±5	St37	NR		Zwart
22.C030X30M8 EPDM 65	Trildemper Type C D30 H30 M8 EPDM-S65			30	30		M 8	8	65 ±5	St37	EPDM	100	Zwart
22.C030X30M8 S50	Trildemper Type C D30 H30 M8 - S50 (Minimale Afname 100 Stuks)			30	30		M 8	8	50 ±5	St37	NR	100	Zwart
22.C030X30M8 S50 RVS	Trildemper Type C D30 H30 M8 - S50 - RVS/A2			30	30		M 8	8	50 ±5	A2 (AISI 304)	NR		Zwart
22.C030X40M8	Trildemper Type C D30 H40 M8	210	2100	40	30	10	M 8	8	55 ±5	St37	NR		Zwart
22.C040X20M8	Trildemper Type C D40 H20 M8	530	2650	20	40	5	M 8	8	55 ±5	St37	NR		Zwart
22.C040X25M8	Trildemper Type C D40 H25 M8			25	40		M 8	8	55 ±5	St37	NR		Zwart
22.C040X30M8	Trildemper Type C D40 H30 M8	209,87	1574	30	40	7,5	M 8	8	55 ±5	St37	NR		Zwart
22.C040X30M8 RVS	Trildemper Type C D40 H30 M8 - RVS/A2			30	40		M 8	8	55 ±5	A2 (AISI 304)	NR		Zwart
22.C040X40M8	Trildemper Type C D40 H40 M8	139,7	1397	40	40	10	M 8	8	55 ±5	St37	NR		Zwart
22.C040X45M8	Trildemper Type C D40 H45 M8			45	40		M 8	8	55 ±5	St37	NR		Zwart
22.C040X60M8	Trildemper Type C D40 H60 M8			60	40		M 8	8	55 ±5	St37	NR		Zwart
22.C050X20M10	Trildemper Type C D50 H20 M10			20	50		M10	10	55 ±5	St37	NR		Zwart
22.C050X25M10	Trildemper Type C D50 H25 M10			25	50		M10	10	55 ±5	St37	NR		Zwart
22.C050X25M10 RVS	Trildemper Type C D50 H25 M10 - RVS/A2			25	50		M10	10	55 ±5	A2 (AISI 304)	NR		Zwart
22.C050X30M10	Trildemper Type C D50 H30 M10	440	3300	30	50	7,5	M10	10	55 ±5	St37	NR		Zwart
22.C050X40M10	Trildemper Type C D50 H40 M10	213	2130	40	50	10	M10	10	55 ±5	St37	NR		Zwart
22.C050X45M10	Trildemper Type C D50 H45 M10			45	50		M10	10	55 ±5	St37	NR		Zwart
22.C050X48M10	Trildemper Type C D50 H48 M10			48	50		M10	10	55 ±5	St37	NR	300	Zwart
22.C050X50M10	Trildemper Type C D50 H50 M10	194,49	2188	50	50	11,25	M10	10	55 ±5	St37	NR		Zwart
