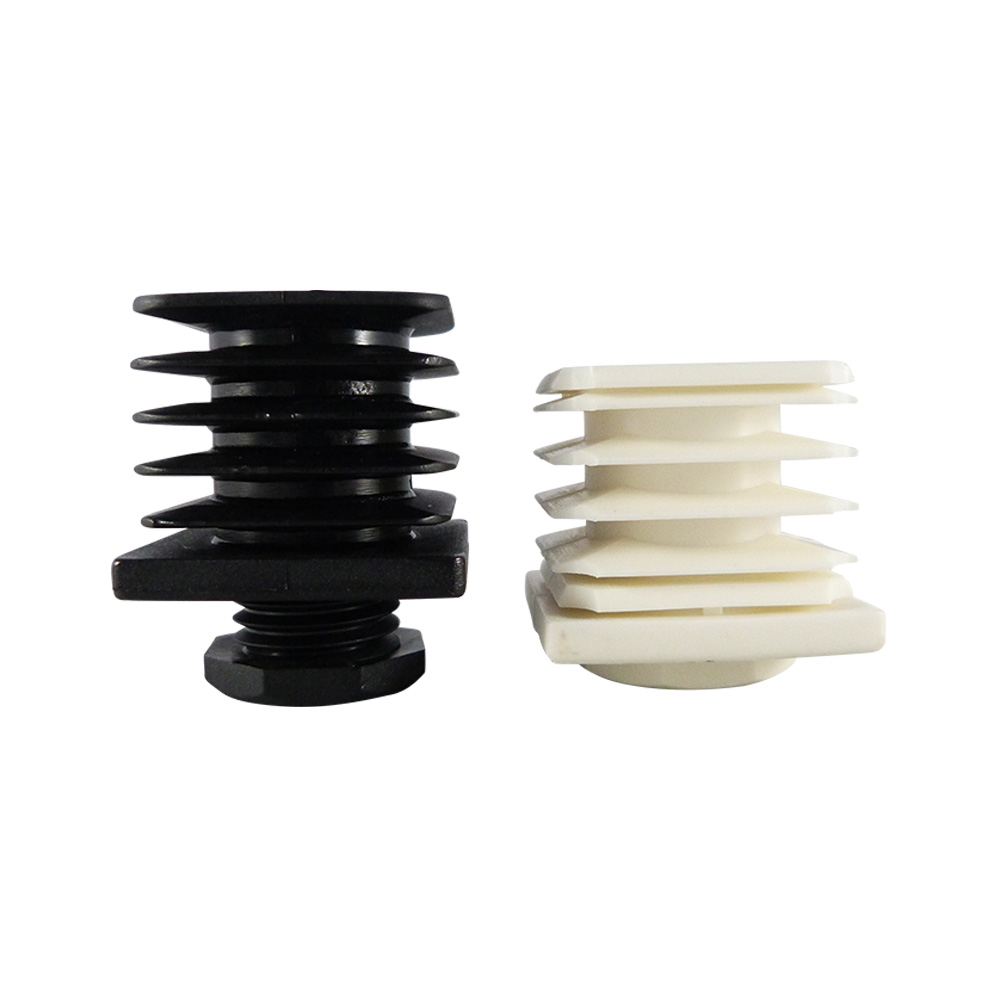

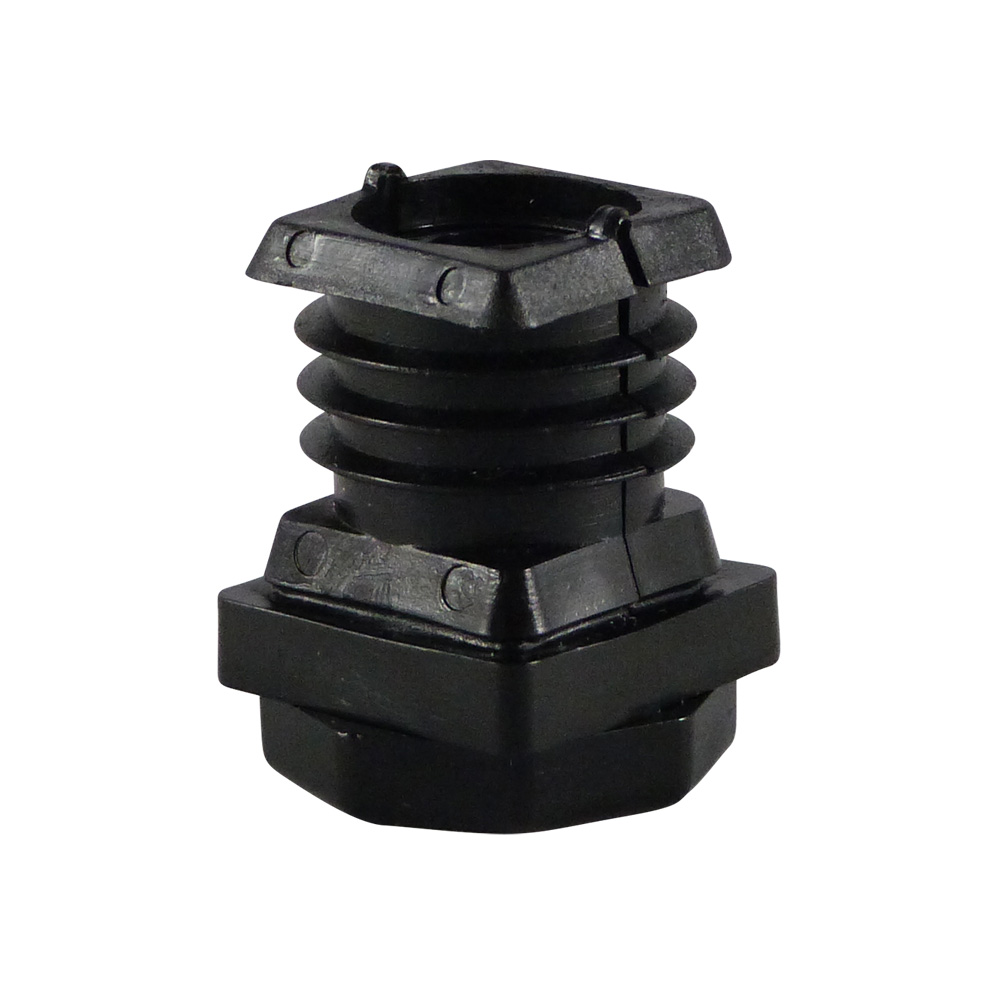

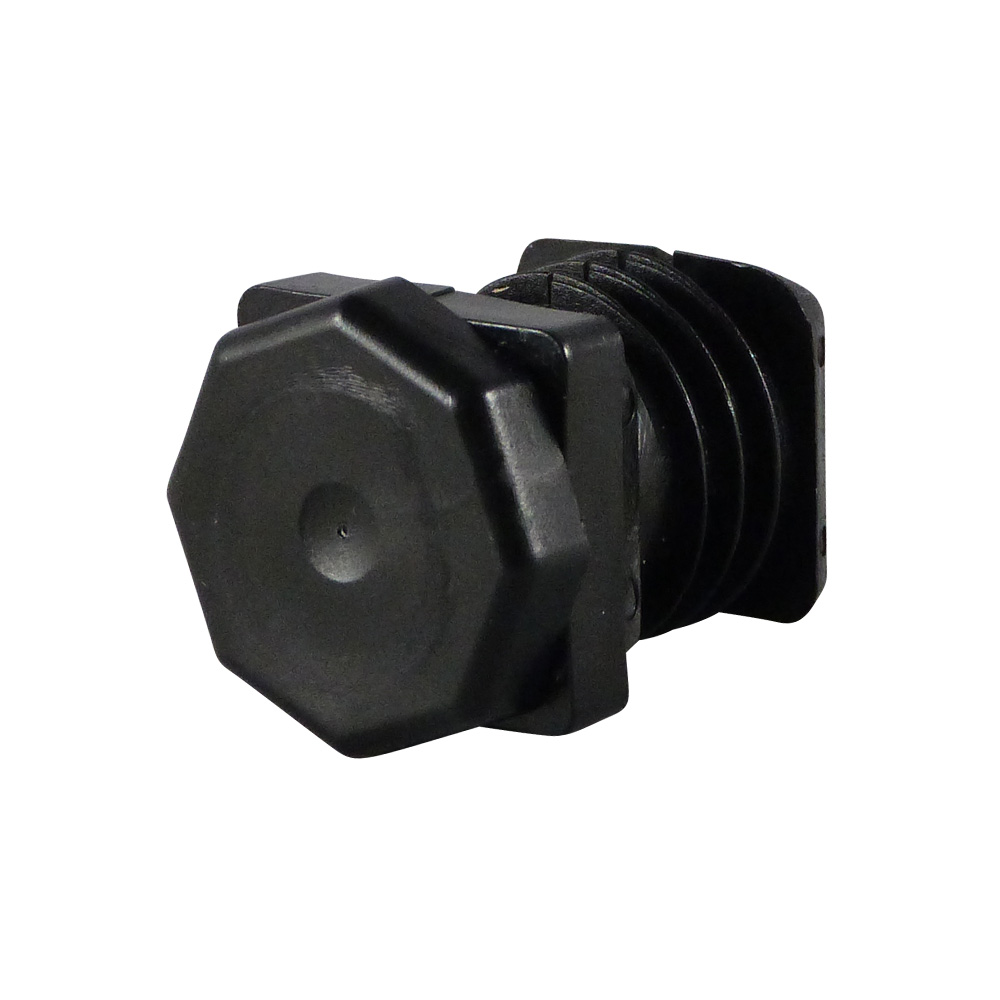

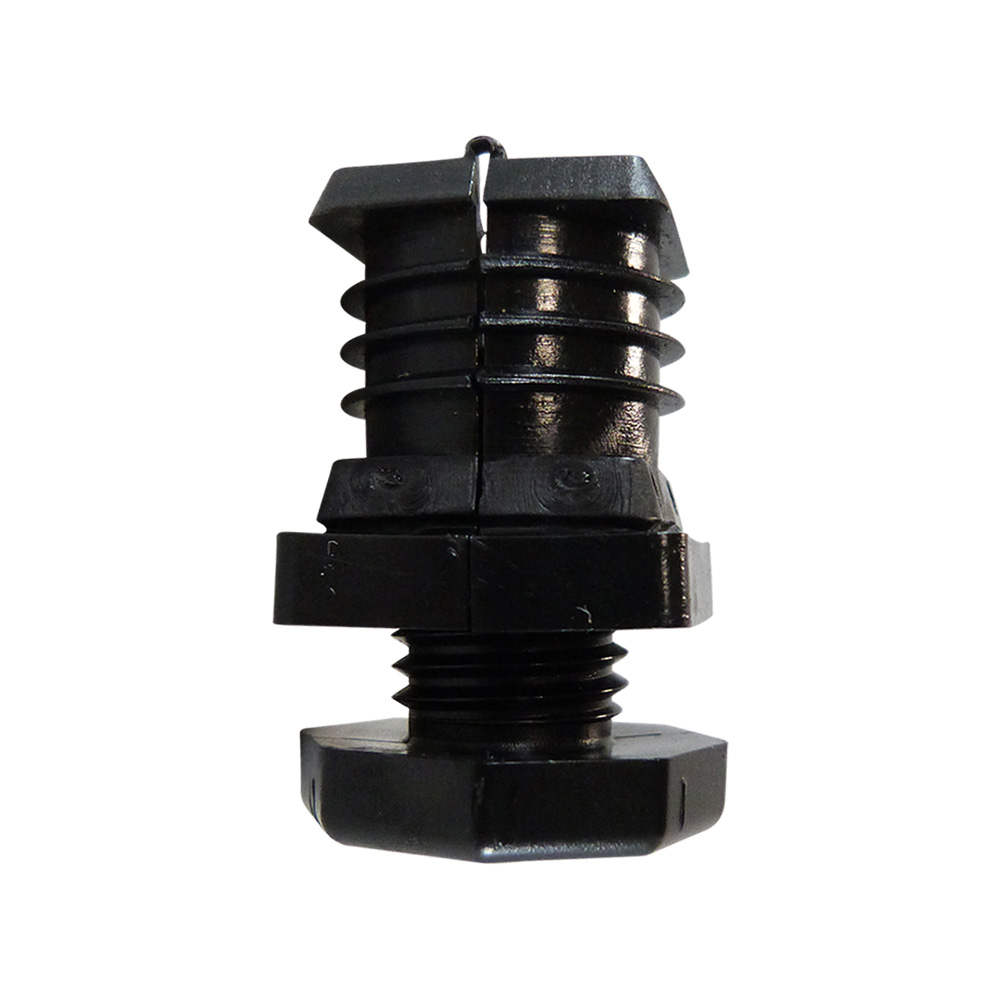

Verstelbare insteekdoppen - vierkant

Verstelbare insteekdoppen - vierkantdrawing_1

Productinformatie

Verstelbare insteekdoppen, ook wel justeerdoppen genoemd, zijn leverbaar voor vierkante buis of koker van 20x20mm tot en met 60x60mm met wanddiktes van 1,0mm tot en met 3,0mm
De kunststof zeskantige stelvoeten zijn uitgevoerd met draadspindels van M10 tot en met M30 en een enkeling in trapeziumdraad
Draadspindellengtes variëren van 20mm tot en met 60mm
Maximale statische belastbaarheid van 300kg (gebaseerd op axiale belasting bij 10mm uitgedraaide spindel op volledig vlakke ondergrond)
Niet geschikt als lastglijder of dynamische belasting
Draadspindel verstelling dient onbelast te worden uitgevoerd
Deze justeerdoppen worden gemonteerd als hoogteverstellers onder tafels, meubilair, winkelinrichting en buisconstructies.

Materiaal: PA (polyamide) of PE (Polyethyleen)
Kleur: zwart

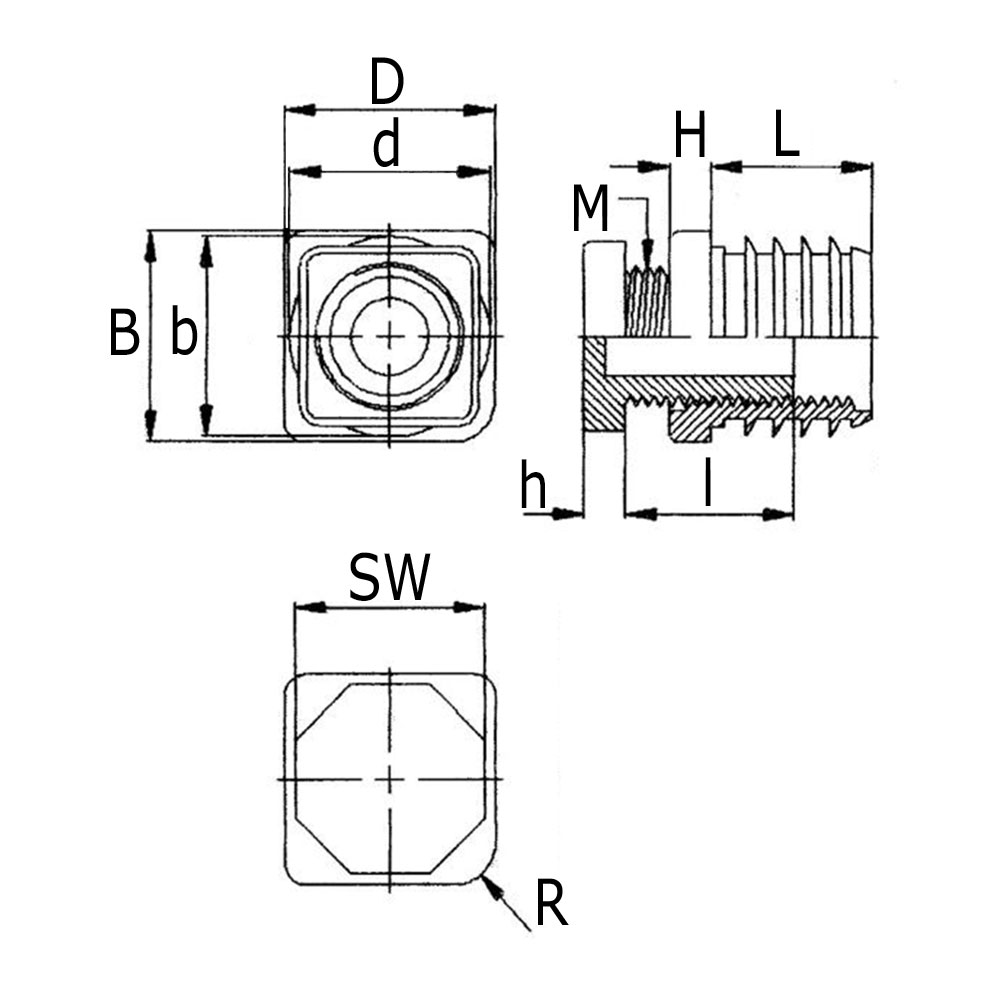

Legenda
BxD=Kopmaat indop, bxd=Lamellenmaten, Buisafm.=Uitwendige buismaten, H=Kopdikte, h=Voetdikte, K=Maximale statische belastbaarheid in kg, L=Schaftlengte, l=Lengte Draadspindel, M=Schroefdraadmaat, SW=Sleutelwijdte zeskantvoet, Type=Tekening, R=Radius, Uitv.=Wanddikte

Filter op

Alle filters tonen

Minder filters tonen

Reset alle filters

Artikelen

1 pagina's - 1

Artikel	Omschrijving	d	b	Buisafmeting	B	D	L	l	M	Uitvoering	SW	h	K	H	Kleur/RAL
7002020 Z	Verstelbare Insteekdop 20 X 20 M10 Zwart	18,6	18,6	20 x 20	20	20	17	24	M10	1-2	SW20	4	100	5	Zwart
7002525 Z	Verstelbare Insteekdop 25 X 25 M16 Zwart	23,3	23,3	25 x 25	25	25	25	26	M16	1-2	SW27	6	150	5,5	Zwart
7012525 Z	Verstelbare Insteekdop 25 X 25 M16X60 Zwart	23,6	23,6	25 x 25	25	25	23	60	M16	1-2	SW27	6	150	5,5	Zwart
7003030 Z	Verstelbare Insteekdop 30 X 30 M20 Zwart	28,6	28,6	30 x 30	30	30	23	25	M20	1-2	SW27	6	300	5,5	Zwart
7013030 Z	Verstelbare Insteekdop 30 X 30 M22X60 Zwart	28,6	28,6	30 x 30	30	30	23	60	M22	1,5-2	SW27	6	300	5,5	Zwart
7003535 Z	Verstelbare Insteekdop 35 X 35 M22 Zwart	32,5	32,5	35 x 35	35	35	29,2	20	M22	1,5-2	SW27	5	300	5	Zwart
7013535 Z	Verstelbare Insteekdop 35 X 35 M22X60 Zwart	32,5	32,5	35 x 35	35	35	29,2	60	M22	1,5-2	SW27	5	300	5	Zwart
7004040 Z	Verstelbare Insteekdop 40 X 40 M22 Zwart	37	37	40 x 40	40	40	29	30	M22	1,5-2	SW27	5	300	5	Zwart
7014040 Z	Verstelbare Insteekdop 40 X 40 M22X60 Zwart	42	37	40 x 40	40	40	32	60	M22	1,5-2	SW27	5	300	5	Zwart
7034040 Z	Verstelbare Insteekdop 40 X 40 X 3 M22X50 Zwart	42	37	40 x 40	40	40	32	50	M22	3	SW27	5	300	5	Zwart
7014545 Z	Verstelbare Insteekdop 45 X 45 M30X60 Zwart	0	0	45 x 45	45	45	0	60	M30	1,5-2	SW27	5	300	5	Zwart
7004545 Z	Verstelbare Insteekdop 45 X 45 M30 Zwart	42	42	45 x 45	45	45	29	30	M22	1,5-2	SW41	5	300	5	Zwart
7005050 Z	Verstelbare Insteekdop 50 X 50 M30 Zwart	48,5	48,5	50 x 50	50	50	29	30	M30	1-2	SW41	5	300	5	Zwart
7015050 Z	Verstelbare Insteekdop 50 X 50 M30X60 Zwart	48,5	48,5	50 x 50	50	50	29	60	M30	1-2	SW41	5	300	5	Zwart
7006060 Z	Verstelbare Insteekdop 60 X 60 M22 Zwart	58	58	60 x 60	60	60	30	30	M22	1,5-2	SW27	5	300	5	Zwart

1 pagina's - 1
