Trildemper type B - cilindrisch

Trildemper type B - cilindrischdrawing_1

Productinformatie

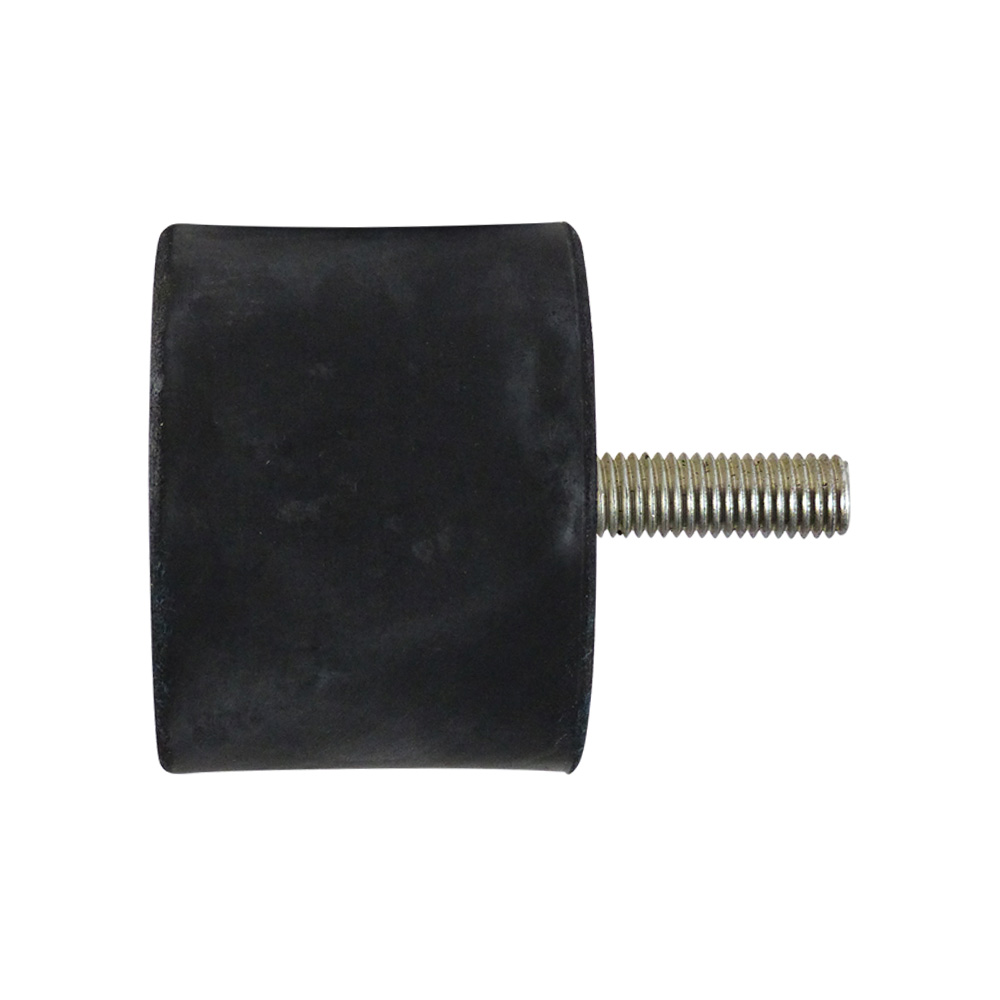

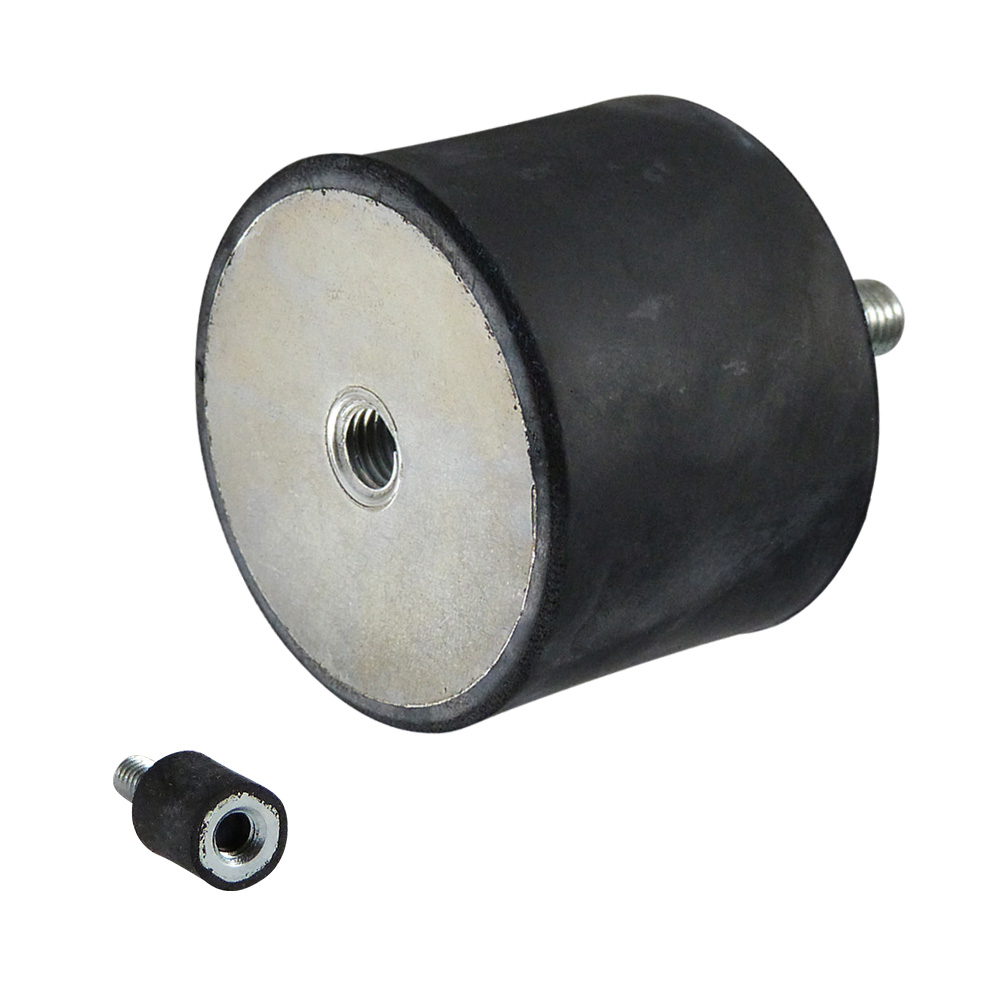

Cilindrische rubber-metaal trillingsdempers van het type B zijn leverbaar in diameters van Ø6mm tot en met Ø200mm en in hoogtes van 4mm tot en met 100mm

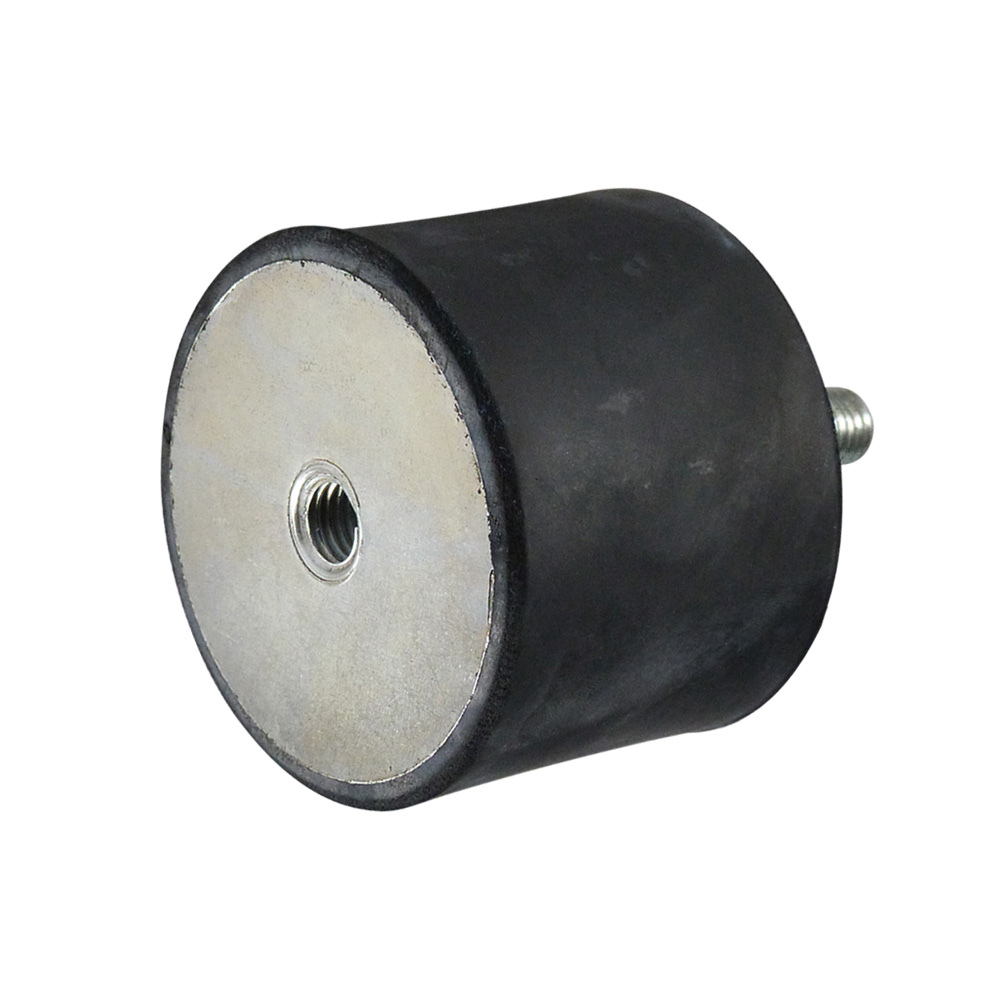

Draadeind (buitendraad) enerzijds en een draadbus (binnendraad) anderzijds
Draadeinden (metrisch) van M3 tot en met M24 in diverse lengtes
Temperatuurbestendig van -30°C tot +80°C
Algemeen toepasbaar voor reductie van trillingen en het geluidsniveau van o.a. motoren, compressoren, ventilatoren, pompen en schakelkasten.

Materiaal: Rubber delen - NR (Natuurrubber) Shore A 55° ±5% (middelhard), Metaaldelen - Staal verzinkt (St37) of RVS AISI 304 (A2)

Op aanvraag leverbaar:

Andere Shore hardheden
Rubber delen in SBR, NBR, CR, SI of EPDM
Afwijkende draadlengtes
Metaaldelen in RVS

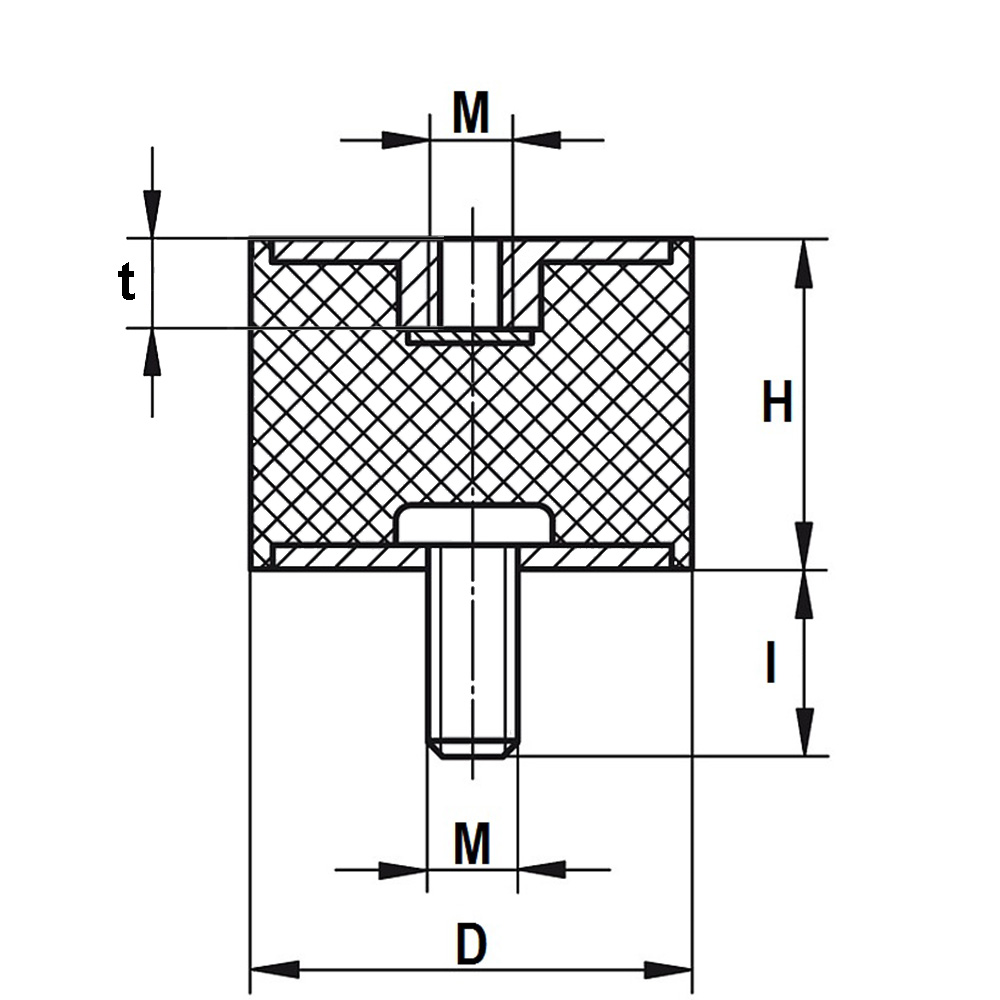

Legenda
D=Diameter, H=Hoogte, l=Lengte schroefdraad, M=Schroefdraad, Mat. A=Rubbersoort, Mat. B=Materiaal metaaldelen, N=Maximale statische belasting in Newton, Shore A °=Shore A hardheid rubber, t=Draaddiepte

Filter op

Alle filters tonen

Minder filters tonen

Reset alle filters

Artikelen

2 pagina's - 1 2 Volgende »

Artikel	Omschrijving	Stijfheid N/mm	N	H	l	D	Max. deflectie in mm	M	t	Shore A °	Materiaal B	MOQ	Kleur/RAL	Materiaal A
22.B006X07M3X6	Trildemper Type B D06 H07 M3X6/M3			7	6	6		M 3	3	55° ±5	St, 37		Zwart	NR
22.B008X06M3X6	Trildemper Type B D08 H06 M3X6/M3			5	6	8		M 3	3	55° ±5	St, 37		Zwart	NR
22.B008X08M3X3	Trildemper Type B D08 H08 M3X3/M3	43	85	8	3	8	2	M 3	3	55° ±5	St, 37		Zwart	NR
22.B008X08M3X6	Trildemper Type B D08 H08 M3X6/M3	42,5	85	8	6	8	2	M 3	3	55° ±5	St, 37		Zwart	NR
22.B008X08M3X6 S40	Trildemper Type B D08 H08 M3X6/M3 - S40	25	50	8	6	8	2	M 3	3	40° ±5	St, 37	150	Zwart	NR
22.B010X08M3X3/M3	Trildemper Type B D10 H08 M3X3/M3			8	3	10		M 3	3	55° ±5	St, 37		Zwart	NR
22.B010X08M4X6	Trildemper Type B D10 H08 M4X6/M4			8	6	10		M 4	4	55° ±5	St, 37		Zwart	NR
22.B010X10M4X10	Trildemper Type B D10 H10 M4X10/M4	40	100	10	10	10	2,5	M 4	4	55° ±5	St, 37		Zwart	NR
22.B010X15M4X10	Trildemper Type B D10 H15 M4X10/M4	26,67	100	15	10	10	3,75	M 4	4	55° ±5	St, 37		Zwart	NR
22.B010X17M3X6	Trildemper Type B D10 H17 M3X6/M3			17	6	10		M 3	3	55° ±5	St, 37		Zwart	NR
22.B015X10M4X6	Trildemper Type B D15 H10 M4X6/M4	163	325	10	6	15	2	M 4	4	55° ±5	St, 37		Zwart	NR
22.B015X10M4X10	Trildemper Type B D15 H10 M4X10/M4	163	325	10	10	15	2	M 4	4	55° ±5	St, 37		Zwart	NR
22.B015X10M5X10	Trildemper Type B D15 H10 M5X10/M5	163	325	10	10	15	2	M 5	5	55° ±5	St, 37		Zwart	NR
22.B015X15M4X13	Trildemper Type B D15 H15 M4X13/M4			15	13	15		M 4	4	55° ±5	St, 37		Zwart	NR
22.B015X15M5X8	Trildemper Type B D15 H15 M5X8/M5			15	8	15		M 5	5	55° ±5	St, 37		Zwart	NR
22.B015X15M5X10	Trildemper Type B D15 H15 M5X10/M5			15	10	15		M 5	5	55° ±5	St, 37		Zwart	NR
22.B015X15M5X10 S80	Trildemper Type B D15 H15 M5X10/M5 - S80			15	10	15		M 5	5	80° ±5	St, 37		Zwart	NR
22.B015X15M5X15 S80	Trildemper Type B D15 H15 M5X15/M5 - S80			15	15	15		M 5	5	80° ±5	St, 37		Zwart	NR
22.B015X20M5X10	Trildemper Type B D15 H20 M5X10/M5	47	234	20	10	15	5	M 5	5	55° ±5	St, 37		Zwart	NR
22.B015X20M5X10 S40	Trildemper Type B D15 H20 M5X10/M5 - S40	30	234	20	10	15	5	M 5	5	40° ±5	St, 37		Zwart	NR
22.B015X20M5X10 S80	Trildemper Type B D15 H20 M5X10/M5 - S80			20	10	15		M 5	5	80° ±5	St, 37		Zwart	NR
22.B015X25M4X15	Trildemper Type B D15 H25 M4X15/M4	37	234	25	15	15	6,25	M 4	4	55° ±5	St, 37		Zwart	NR
22.B015X30M4X12	Trildemper Type B D15 H30 M4X12/M4			30	12	15		M 4	4	55° ±5	St, 37		Zwart	NR
22.B015X30M5X13	Trildemper Type B D15 H30 M5X13/M5			30	13	15		M 5	5	55° ±5	St, 37		Zwart	NR
22.B020X10M6X8	Trildemper Type B D20 H10 M6X8/M6			10	8	20		M 6	6	55° ±5	St, 37		Zwart	NR
22.B020X10M6X18	Trildemper Type B D20 H10 M6X18/M6			10	18	20		M 6	6	55° ±5	St, 37		Zwart	NR
22.B020X15M6X18	Trildemper Type B D20 H15 M6X18/M6	128	479	15	18	20	3,75	M 6	6	55° ±5	St, 37		Zwart	NR
22.B020X20M5X18	Trildemper Type B D20 H20 M5X18/M5	86	430	20	18	20	5	M 5	5	55° ±5	St, 37		Zwart	NR
22.B020X20M6X08 S75	Trildemper Type B D20 H20 M6X08/M6 - S75	199	995	20	8	20	5	M 6	6	75° ±5	St, 37		Zwart	NR
22.B020X20M6X18	Trildemper Type B D20 H20 M6X18/M6	86	430	20	18	20	5	M 6	6	55° ±5	St, 37		Zwart	NR
22.B020X20M6X18 A4	Trildemper Type B D20 H20 M6X18/M6 - RVS/A4	86	430	20	18	20	5	M 6	6	55° ±5	A4 (AISI 316)		Zwart	NR
22.B020X25M6X18	Trildemper Type B D20 H25 M6X18/M6	69	433	25	18	20	6,25	M 6	6	55° ±5	St, 37		Zwart	NR
22.B020X30M8X23	Trildemper Type B D20 H30 M8X23/M8	56	417	30	23	20	7,5	M 8	8	55° ±5	St, 37		Zwart	NR
22.B025X15M6X18	Trildemper Type B D25 H15 M6X18/M6	285	0	15	18	25	3,75	M 6	6	55° ±5	St, 37		Zwart	NR
22.B025X20M6X18	Trildemper Type B D25 H20 M6X18/M6	124	620	20	18	25	5	M 6	6	55° ±5	St, 37		Zwart	NR
22.B025X20M6X18 RVS	Trildemper Type B D25 H20 M6X18/M6 - RVS/A2	124	620	20	18	25	5	M 6	6	55° ±5	A2 (AISI 304)		Zwart	NR
22.B025X20M6X18 S40	Trildemper Type B D25 H20 M6X18/M6 - S40	78	391	20	18	25	5	M 6	6	40° ±5	St, 37		Zwart	NR
22.B025X25M6X18	Trildemper Type B D25 H25 M6X18/M6			25	18	25		M 6	6	55° ±5	St, 37		Zwart	NR
22.B025X30M6X18	Trildemper Type B D25 H30 M6X18/M6	70	524	30	18	25	7,5	M 6	6	55° ±5	St, 37		Zwart	NR
22.B025X30M8X23	Trildemper Type B D25 H30 M8X23/M8	70	524	30	23	25	7,5	M 8	8	55° ±5	St, 37		Zwart	NR
22.B030X15M8X20	Trildemper Type B D30 H15 M8X20/M8	555	2080	15	20	30	3,75	M 8	8	55° ±5	St, 37		Zwart	NR
22.B030X15M8X25 A4	Trildemper Type B D30 H15 M8X25/M8 - RVS/A4	555	2080	15	20	30	3,75	M 8	8	55° ±5	A4 (AISI 316)		Zwart	NR
22.B030X20M6X5 S70	Trildemper Type B D30 H20 M6X5/M6 - S70	1508	7540	20	5	30	5	M 6	6	70° ±5	St, 37		Zwart	NR
22.B030X20M6 S70	Trildemper Type B D30 H20 M6X10/M6 - S70	1508	7540	20	10	30	5	M 6	6	70° ±5	St, 37		Zwart	NR
22.B030X20M8X20	Trildemper Type B D30 H20 M8X20/M8	614	3070	20	20	30	5	M 8	8	55° ±5	St, 37		Zwart	NR
22.B030X20M8X20 RVS	Trildemper Type B D30 H20 M8X20/M8 - RVS/A2	614	3070	20	20	30	5	M 8	8	55° ±5	A2 (AISI 304)		Zwart	NR
22.B030X25M8X20	Trildemper Type B D30 H25 M8X20/M8			25	20	30		M 8	8	55° ±5	St, 37		Zwart	NR
22.B030X30M8X20	Trildemper Type B D30 H30 M8X20/M8	141	1055	30	20	30	7,5	M 8	8	55° ±5	St, 37		Zwart	NR
22.B030X30M8X20 S70	Trildemper Type B D30 H30 M8X20/M8 - S70	261	1960	30	20	30	7,5	M 8	8	70° ±5	St, 37		Zwart	NR
22.B030X40M8X20	Trildemper Type B D30 H40 M8X20/M8	93	932	40	20	30	10	M 8	8	55° ±5	St, 37		Zwart	NR
